Voici les plans du bateau que nous allons construire. Ce bateau en contreplaqué marine fait 6 m de long pour seulement 1m de large.
Les plans sont généré avec le logiciel d'architecture marine Delfship.
Nous utilisons la version simple (et gratuite).

TELECHARGER LE FICHER
PLAN DU BATEAU LONGTAIL
[ 6m-longtail.zip - 33ko]

Le logiciel génère deux feuilles : le plan du bateau et les découpes des plaques de contre plaqué marine.

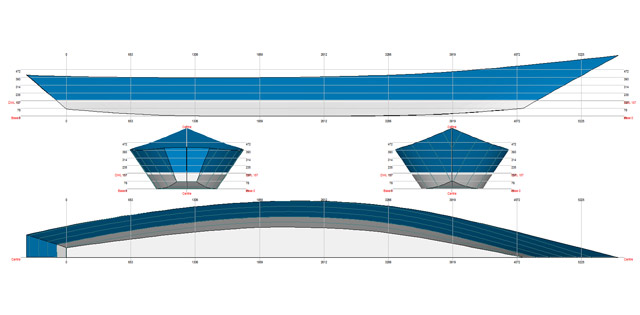

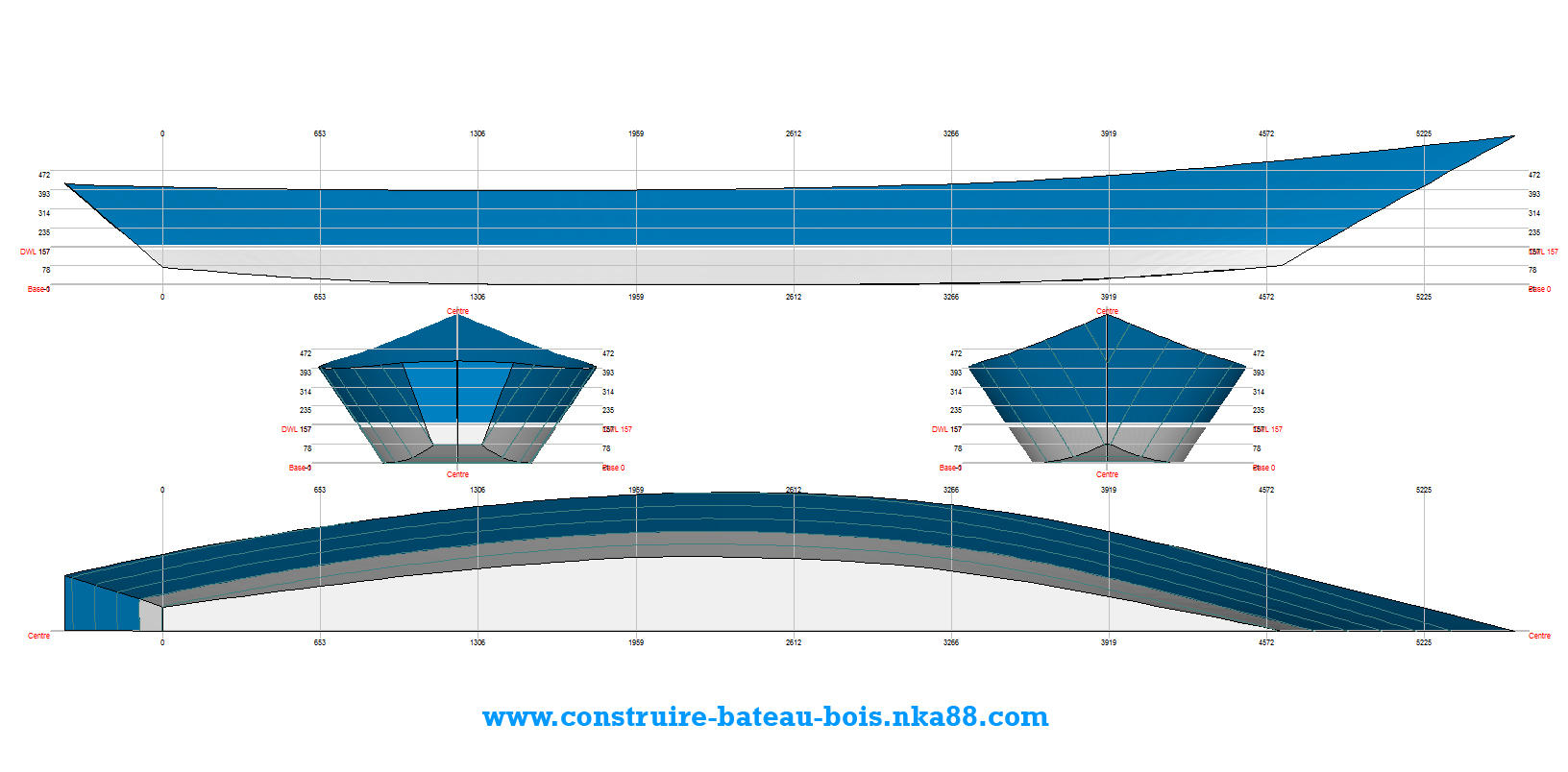

Plan bateau gratuit 1/2
Plan général du bateau.

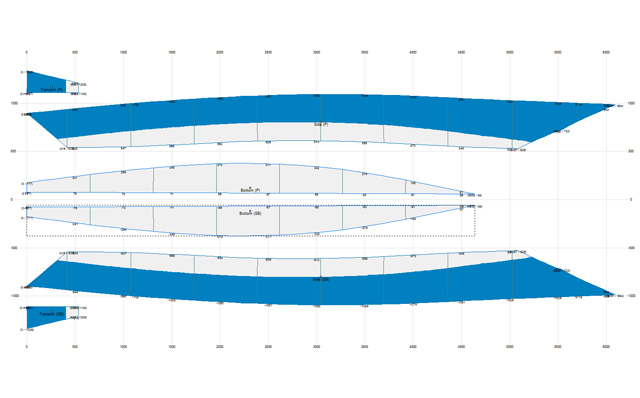

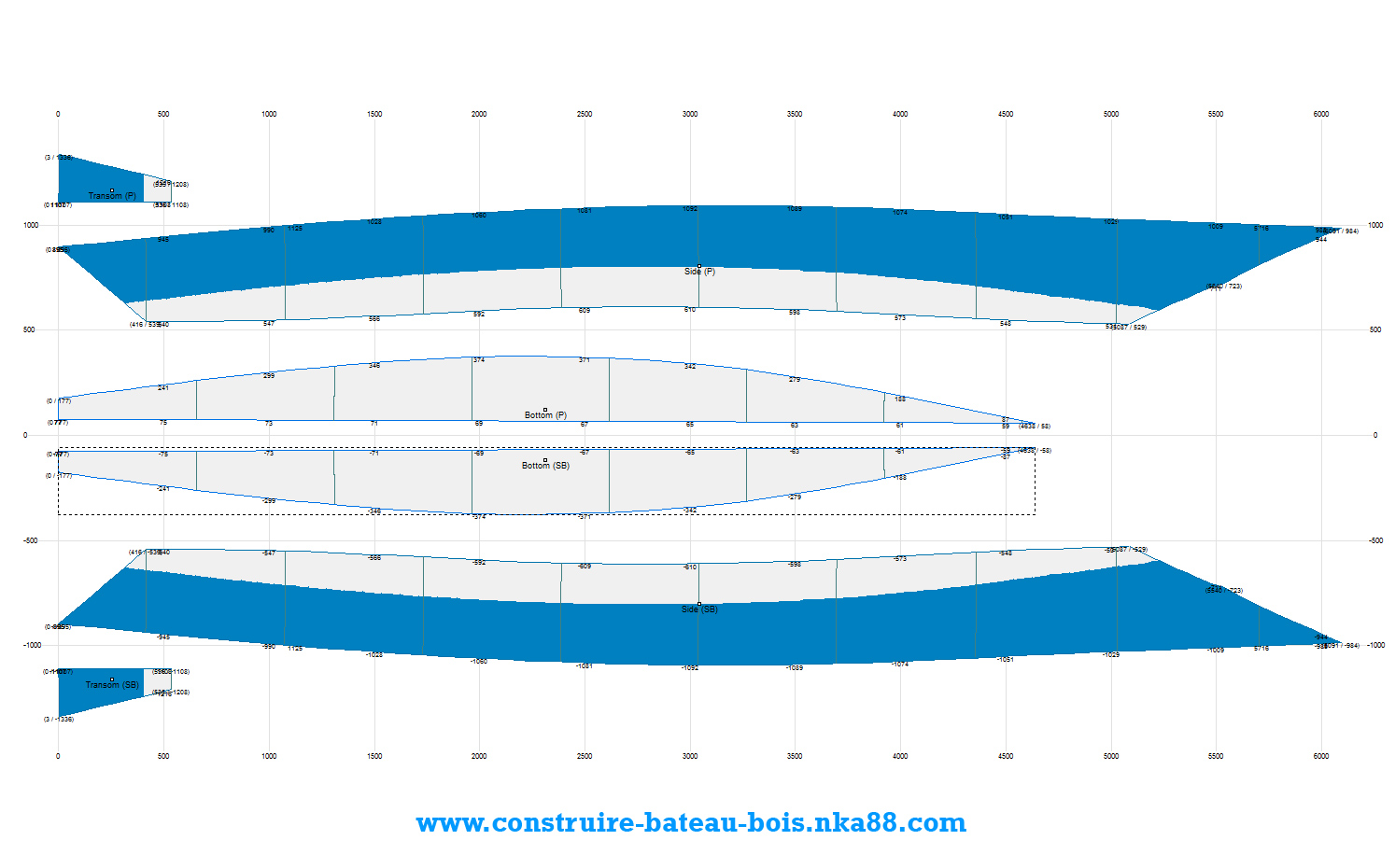

Plan bateau gratuit 2/2
Emplacement et  découpe des différentes parties du bateau sur la plaque de contreplaqué

Télécharger les plans gratuits du bateau en haute définition
(cliquez sur l'image)

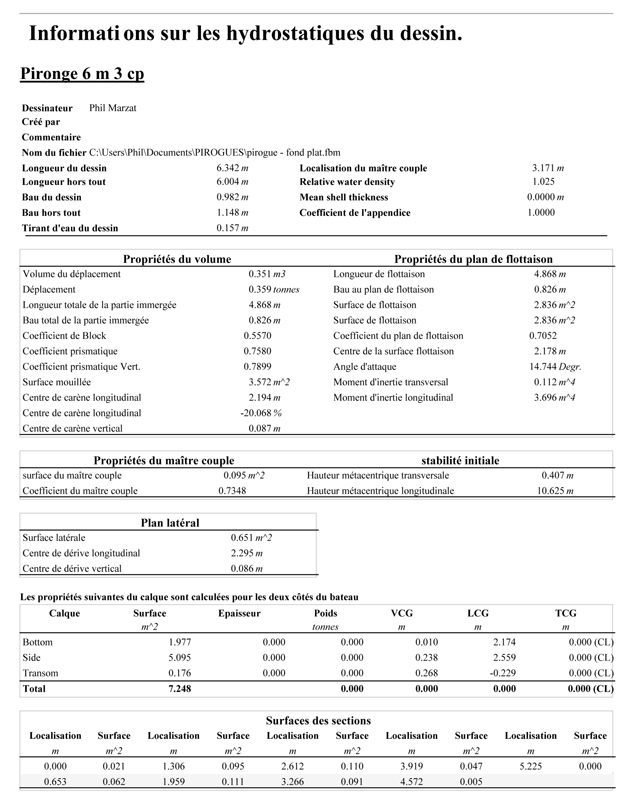

Delfship génère également un tableau reprenant toutes les caractéristiques du plan de votre bateau.
